ลักษณะทั่วไป(General characteristics)

มีไอซีโลจิกหลายตระกูลที่มีหมายเลข 74xx00 โดยมีตัวอักษร (xx) อยู่ตรงกลางของตัวเลขเพื่อระบุประเภทของวงจร เช่น 74LS00 และ 74HC00 ตระกูลดั้งเดิม (เลิกใช้แล้ว) ไม่มีตัวอักษรตรงกลาง เช่น 7400

ตระกูล 74LS (Schottky พลังงานต่ำ) (เหมือนรุ่นเดิม) ใช้วงจร TTL (ทรานซิสเตอร์-ทรานซิสเตอร์ โลจิค) ซึ่งเร็วแต่ต้องการพลังงานมากกว่าตระกูลรุ่นหลังๆ ซีรีส์ 74 มักถูกเรียกว่า 'ซีรีส์ TTL' แม้ว่าชิปรุ่นล่าสุดจะไม่ได้ใช้ TTL!

ตระกูล 74HC มีวงจร CMOS ความเร็วสูง ซึ่งเป็นการรวมความเร็วของ TTL เข้ากับการใช้พลังงานที่ต่ำมากของซีรีส์ 4000 โดยเป็นชิป CMOS ที่มีการจัดเรียงขาแบบเดียวกับตระกูล 74LS เดิม โปรดสังเกตว่าอินพุทของ 74HC ไม่สามารถขับด้วยเอาต์พุท 74LS ได้ เนื่องจากช่วงแรงดันไฟฟ้าที่ใช้สำหรับโลจิก 0 ไม่เข้ากัน จึงต้องใช้ 74HCT แทน

ตระกูล 74HCT เป็นเวอร์ชันพิเศษของ 74HC ที่มีอินพุทที่เข้ากันได้กับ 74LS TTL ดังนั้น 74HCT จึงสามารถใช้ร่วมกับ 74LS ในระบบเดียวกันได้อย่างปลอดภัย ในความเป็นจริง วงจรส่วนใหญ่ 74HCT สามารถใช้แทน74LS รุ่นเดิมที่ใช้พลังงานต่ำได้โดยตรง ข้อเสียเล็กน้อยของ 74HCT คือภูมิคุ้มกันต่ำต่อการรบกวน แต่สิ่งนี้ไม่น่าจะเป็นปัญหาในสถานการณ์ส่วนใหญ่

หากต้องการเปรียบเทียบตระกูลไอซีโลจิกต่างๆ โปรดดูตารางสรุปตระกูลโลจิก

สำหรับโครงงานใหม่ๆส่วนใหญ่ ตระกูล 74HC เป็นตัวเลือกที่ดีที่สุด
ตระกูล 74LS และ 74HCT ต้องการแหล่งจ่ายไฟ 5V ดังนั้นจึงไม่สะดวกในการใช้งานด้วยแบตเตอรี่

คุณลักษณะของตระกูล 74HC และ 74HCT:

ไฟเลี้ยง74HC : 2 ถึง 6V ทนต่อความผันผวนเล็กน้อย

ไฟเลี้ยง74HCT : 5V ±0.5V แหล่งจ่ายไฟที่มีการควบคุม(regulated)จะดีที่สุด

อินพุท มีอิมพีแดนซ์ (ความต้านทาน) สูงมาก ซึ่งถือว่าดีเพราะหมายความว่าจะไม่ส่งผลกระทบต่อส่วนของวงจรที่ต่ออยู่ อย่างไรก็ตาม ยังหมายความว่าอินพุทที่ไม่ได้เชื่อมต่อสามารถจับสัญญาณรบกวนทางไฟฟ้าได้ง่ายและเกิดการเปลี่ยนสถานะสูงและต่ำอย่างรวดเร็วในลักษณะที่คาดเดาไม่ได้ สิ่งนี้มีแนวโน้มที่จะทำให้ชิปทำงานผิดปกติและจะเพิ่มกระแสไฟเลี้ยงอย่างมาก เพื่อป้องกันปัญหา อินพุททีไม่ได้ใช้ทั้งหมดต้องเชื่อมต่อกับแหล่งจ่ายไฟ (ทั้ง +Vs หรือ 0V) สิ่งนี้มีผลแม้ว่าจะไม่ได้ใช้ส่วนนั้นของชิปในวงจรก็ตาม!
โปรดสังเกตว่าอินพุท 74HC ไม่สามารถขับได้อย่างน่าเชื่อถือโดยเอาต์พุทของ 74LS เนื่องจากช่วงแรงดันไฟฟ้าที่ใช้สำหรับลอจิก 0 ไม่เข้ากัน เพื่อความน่าเชื่อถือ ให้ใช้ 74HCT หากระบบมีชิป 74LS บางตัว

เอาต์พุทสามารถรับและจ่ายกระแสไฟประมาณ 4mA หากต้องการรักษาแรงดันเอาต์พุทที่ถูกต้องเพื่อขับอินพุทลอจิก แต่ถ้าไม่จำเป็นต้องขับอินพุตใดๆ กระแสสูงสุดจะอยู่ที่ประมาณ 20mA แต่หากต้องการเปลี่ยนกระแสให้มากขึ้น ให้ต่อทรานซิสเตอร์

แฟนเอาท์(Fan-out): เอาต์พุทหนึ่งตัวสามารถขับอินพุทได้หลายตัว (50+) ยกเว้นอินพุท 74LS เนื่องจากต้องการกระแสที่สูงกว่าและสามารถขับได้เพียง 10

เวลาการแพร่กระจายของเกท(Gate propagation time): ประมาณ 10ns สำหรับสัญญาณที่จะเดินทางผ่านเกท

ความถี่: สูงสุด 25MHz

การใช้พลังงาน (ของชิปเอง) ต่ำมาก ไม่กี่ µW จะมีค่ามากขึ้นที่ความถี่สูง ตัวอย่างเช่น ไม่กี่ mW ที่ 1MHz

คุณลักษณะของTTLตระกูล74LS:

ไฟเลี้ยง: 5V ±0.25V จะต้องเรียบมาก แหล่งจ่ายไฟที่มีการควบคุม(regulated)จะดีที่สุด นอกจากต้องการซัพพลายให้เรียบแล้ว ควรต่อตัวเก็บประจุ 0.1µF คร่อมแหล่งจ่ายใกล้กับชิปเพื่อขจัด 'สไปค์' ที่เกิดขึ้นในขณะที่เกิดการสวิตช์จำเป็นต้องใช้ตัวเก็บประจุหนึ่งตัวสำหรับต่อไอซี 4 ตัว
อินพุท หากอินพุท'ลอย'คือไม่ได้ต่อใช้ควรต่อกับลอจิก 1 เพราะอาจรับสัญญาณรบกวนทางไฟฟ้า และที่โลจิคอินพุท 0 จะดึงกระแสถึง 1mA ดังนั้นในวงจรถาวร ควรต่ออินพุทที่ไม่ได้ใช้เข้ากับ +Vs เพื่อให้แน่ใจว่ามีภูมิคุ้มกันที่ดีต่อสัญญาณรบกวน
เอาท์พุท สามารถรับได้สูงสุด 16mA (เพียงพอที่จะให้แสง LED) แต่สามารถจ่ายกระแสไฟได้เพียง 2mA เท่านั้น หากต้องการเพิ่มกระแสให้มากขึ้น ให้ต่อทรานซิสเตอร์
แฟนเอาท์(Fan-out): เอาต์พุทหนึ่งตัวสามารถขับอินพุท 74LS ได้สูงสุด 10 ตัว และขับอินพุท 74HCTได้มากกว่าอีกมาก
เวลาการแพร่กระจายของเกท(Gate propagation time): ประมาณ 10ns สำหรับสัญญาณที่จะเดินทางผ่านเกท
ความถี่:ถึงประมาณ 35MHz (ภายใต้เงื่อนไขที่เหมาะสม)
การใช้พลังงาน (ของตัวชิปเอง) ไม่กี่มิลลิวัตต์

เอาต์พุทคอลเลคเตอร์เปิด(Open Collector Outputs)

ไอซี 74 ซีรีส์บางรุ่นมีเอาท์พุทแบบคอลเล็คเตอร์เปิด (Open Collector) ซึ่งหมายความว่าสามารถรับ(sink)กระแสได้ แต่ไม่สามารถจ่าย(source)กระแสได้ มันทำงานเหมือนสวิตช์ทรานซิสเตอร์ ชนิดNPN

แผนภาพแสดงวิธีการเชื่อมต่อเอาต์พุทแบบคอลเล็คเตอร์เปิด กับการรับกระแสจากแหล่งจ่ายที่มีแรงดันไฟฟ้าสูงกว่าแหล่งจ่ายไอซีโลจิก แหล่งจ่ายโหลดสูงสุดคือ 15V สำหรับไอซีแบบคอลเล็คเตอร์เปิดส่วนใหญ่

เอาต์พุทคอลเล็คเตอร์เปิดสามารถเชื่อมต่อเข้าด้วยกันได้อย่างปลอดภัยเพื่อเปิดโหลดเมื่อตัวใดตัวหนึ่งมีค่าต่ำ ซึ่งแตกต่างจากเอาต์พุทปกติที่ต้องรวมเข้าด้วยกันโดยใช้ไดโอด

มีไอซีจำนวนมากในซีรีส์ 74 และหน้านี้ครอบคลุมเฉพาะส่วนที่เลือก โดยเน้นที่เกท, ตัวนับ,ตัวถอดรหัส, และไดรเวอร์จอแสดงผลที่มีประโยชน์ที่สุด สำหรับไอซีแต่ละตัวจะมีไดอะแกรมแสดงการจัดเรียงขาและบันทึกย่ออธิบายการทำงานของขาหากจำเป็น เพื่อความง่าย ตัวอักษรตระกูลหลัง 74 จะถูกละไว้ในไดอะแกรมด้านล่าง เนื่องจากการเชื่อมต่อขาใช้กับเกทอนุกรม 74 ทั้งหมดที่มีหมายเลขเดียวกัน ตัวอย่างเช่น เกท 7400 NAND ก็มีที่ใช้ตัวอักษรอื่นเช่น 74HC00, 74HCT00 และ 74LS00

หากใช้ข้อมูลการอ้างอิงอื่น โปรดทราบว่าอาจมีความแตกต่างบางประการในคำศัพท์ที่ใช้เพื่ออธิบายฟังก์ชันขา เช่น รีเซ็ต(reset) เรียกอีกอย่างว่า ล้าง(clear) อินพุทบางตัวเป็น 'แอ็คทีฟต่ำ' ซึ่งหมายความว่าจะทำงานเมื่ออินพุทต่ำ หากเห็นเส้นที่ลากเหนือป้ายกำกับ เช่น (อ่านว่า "reset-bar")แสดงการทำงานเมื่อค่าต่ำ

แผ่นข้อมูล(Datasheets): เว็บไซต์ที่ดีในการค้นหาคือ DatasheetCatalog.com

เกท(Gates)

ไอซีชนิดเกท2อินพุท4ตัว(Quad 2-input gates)

7400 2-อินพุท NAND 4ตัว
7403 2-อินพุท NAND 4ตัว ด้วยเอาท์พุทแบบคอลเล็คเตอร์เปิด
7408 2-อินพุท AND 4ตัว
7409 2-อินพุท AND 4ตัว ด้วยเอาท์พุทแบบคอลเล็คเตอร์เปิด
7432 2-อินพุท OR 4ตัว
7486 2-อินพุท EX-OR 4ตัว
74132 2-อินพุท NAND 4ตัว ด้วยอินพุทแบบชมิททริกเกอร์

74132 มีชมิททริกเกอร์อินพุตเพื่อให้มีการป้องกันสัญญาณรบกวนที่ดี เหมาะสำหรับสัญญาณที่เปลี่ยนแปลงช้าหรือมีสัญญาณรบกวน

7402 2-อินพุท NOR 4ตัว
สังเกตว่ารูปแบบตำแหน่งขาที่ไม่ปกดิเหมือนเบอร์อื่นๆ

ไอซีชนิดเกท3อินพุท3ตัว(Triple 3-input gates)

7410 3-อินพุท NAND 3ตัว
7411 3-อินพุท AND 3ตัว
7412 3-อินพุท NAND 3ตัว ด้วยเอาท์พุทแบบคอลเล็คเตอร์เปิด
7427 3-อินพุท NOR 3ตัว

สังเกตว่าเกท1กระจายอยู่สองข้างของแพคเก็จ

ไอซีชนิดเกท4อินพุท2ตัว(Dual 4-input gates)

7420 4-อินพุท NAND 2ตัว
7421 4-อินพุท AND 2ตัว

NC = ไม่มีการเชื่อมต่อ (ขาที่ไม่ได้ใช้)

7430 เกท8อินพุท NAND

NC = ไม่มีการเชื่อมต่อ (ขาที่ไม่ได้ใช้)

ไอซีชนิดเกท NOT 6ตัว

7404 เกท NOT 6ตัว
7405 เกท NOT 6ตัว ด้วยเอาท์พุทแบบคอลเล็คเตอร์เปิด
7414 เกท NOT 6ตัว ด้วยอินพุทแบบชมิททริกเกอร์

7414 มี ชมิททริกเกอร์อินพุตเพื่อให้มีการป้องกันสัญญาณรบกวนที่ดี เหมาะสำหรับสัญญาณที่เปลี่ยนแปลงช้าหรือมีสัญญาณรบกวน

ตัวนับ(Counters)

7490 ดีเคด(decade) (0-9) ตัวนับริบเปิ้ล(ripple counter)
7493 4-บิท (0-15) ตัวนับริบเปิ้ล(ripple counter)

NC = ไม่มีการเชื่อมต่อ (ขาที่ไม่ได้ใช้)
#ใน 7490 ขา 6 และขา 7 เชื่อมต่อ
เข้าเกทANDภายในสำหรับรีเซ็ตไป 9

สำหรับการใช้งานปกติ เชื่อมต่อ QA กับ clockB และ
ต่อสัญญาณนาฬิกาภายนอกเข้ากับ clockA

ตัวนับแบบริบเปิ้ล ต้องพึงระวังว่าอาจเกิดความผิดพลาดในระบบโลจิกเกทใดๆ ที่เชื่อมต่อกับเอาต์พุทของมัน จากการเกิดการหน่วงเวลาเล็กน้อยก่อนที่เอาต์พุทตัวนับหลังจะตอบสนองต่อพัลส์สัญญาณนาฬิกา

การนับจะเกิดขึ้นเมื่ออินพุทสัญญาณนาฬิกาต่ำ (ที่ขอบขาลง) ซึ่งถูกระบุโดยมีขีดเหนือป้ายคล็อค() นี่เป็นพฤติกรรมสัญญาณนาฬิกาปกติของตัวนับแบบริบเปิ้ล และนั่นหมายความว่าเอาต์พุทตัวนับสามารถขับเคลื่อนอินพุทนาฬิกาของตัวนับถัดไปในสายห่วงโซ่ได้โดยตรง

ตัวนับแบ่งออกเป็นสองส่วน: clockA-QA และ clockB-QB-QC-QD สำหรับการใช้งานปกติ เชื่อมต่อ QA กับ clockB เพื่อเชื่อมโยงทั้งสองส่วน และเชื่อมต่อสัญญาณนาฬิกาภายนอกเข้ากับ clockA

สำหรับการทำงานปกติ อินพุท reset0 อย่างน้อยหนึ่งตัวควรมีค่าต่ำ ทำให้การรีเซ็ตสูงทั้งสองค่านับเป็นศูนย์ (0000, QA-QD ต่ำ) โปรดสังเกตว่า 7490 มีคู่อินพุทรีเซ็ต9 บนขา 6 และ 7 ซึ่งจะรีเซ็ตตัวนับเป็นเก้า (1001) ดังนั้นอย่างน้อยหนึ่งตัวจะต้องต่ำสำหรับการนับที่จะเกิดขึ้น

การนับให้น้อยกว่าค่าสูงสุด (9 หรือ 15) ทำได้โดยการต่อเอาต์พุทที่เหมาะสมเข้ากับอินพุต reset0 สองตัว หากต้องการรีเซ็ตอินพุทเพียงช่องเดียว ก็สามารถเชื่อมต่อสองอินพุทเข้าด้วยกันได้ ตัวอย่างเช่น หากต้องการนับ 0 ถึง 8 ให้เชื่อมต่อ QA (1) และ QD (8) เข้ากับอินพุทรีเซ็ต

การเชื่อมต่อตัวนับริบเปิ้ล ในสายห่วงโซ่: โปรดดู 74393 ด้านล่าง

74390 ดีเคดคู่(dual decade) (0-9) ตัวนับริบเปิ้ล(ripple counter)

74390 dual decade counter

74390 มีตัวนับดีเคด(decade) (0 ถึง 9) แยกกันสองตัว โดยแต่ละตัวอยู่ที่แต่ละด้านของชิป พวกมันคือตัวนับแบบริบเปิ้ล ดังนั้นโปรดระวังว่าอาจเกิดความผิดพลาดในระบบโลจิกเกทใดๆ ที่เชื่อมต่อกับเอาต์พุท เนื่องจากการหน่วงเวลาเล็กน้อย ก่อนที่เอาต์พุทตัวนับหลังจะตอบสนองต่อพัลส์สัญญาณนาฬิกา

การนับเกิดขึ้นเมื่ออินพุทนาฬิกาต่ำ (ที่ขอบขาลง) ซึ่งถูกระบุโดยขีดเหนือป้ายคล็อค() นี่คือพฤติกรรมสัญญาณนาฬิกาตามปกติของตัวนับแบบริบเปิ้ล และนั่นหมายความว่าเอาต์พุทของตัวนับสามารถขับเคลื่อนอินพุทนาฬิกาของตัวนับถัดไปในสายห่วงโซ่ได้โดยตรง

ตัวนับแต่ละตัวแบ่งออกเป็นสองส่วน: clockA-QA และ clockB-QB-QC-QD สำหรับการใช้งานปกติ เชื่อมต่อ QA กับ clockB เพื่อเชื่อมโยงทั้งสองส่วน และเชื่อมต่อสัญญาณนาฬิกาภายนอกเข้ากับ clockA

สำหรับการทำงานปกติ อินพุทรีเซ็ตควรมีค่าต่ำ ทำให้ค่าสูงรีเซ็ตตัวนับเป็นศูนย์ (0000, QA-QD ต่ำ)

การนับให้น้อยกว่า 9 สามารถทำได้โดยเชื่อมต่อเอาต์พุทที่เหมาะสมเข้ากับอินพุทรีเซ็ต โดยใช้เกท AND หากจำเป็น ตัวอย่างเช่น หากต้องการนับ 0 ถึง 7 ให้เชื่อมต่อ QD (8) เพื่อรีเซ็ต หากต้องการนับ 0 ถึง 8 ให้เชื่อมต่อ QA (1) และ QD (8) เพื่อรีเซ็ตโดยใช้เกท AND

การเชื่อมต่อตัวนับริบเปิ้ล ในสายห่วงโซ่: โปรดดู 74393 ด้านล่าง

74393 4-บิทคู่ (0-15) ตัวนับริบเปิ้ล(ripple counter)

74393 มีตัวนับ 4 บิท (0 ถึง 15) สองตัวแยกจากกัน หนึ่งตัวแต่ละด้านของชิป มันคือตัวนับริบเปิ้ล ดังนั้นโปรดระวังว่าอาจเกิดความผิดพลาดในระบบโลจิกที่เชื่อมต่อกับเอาต์พุท เนื่องจากการหน่วงเวลาเล็กน้อย ก่อนที่เอาต์พุทตัวนับหลังจะตอบสนองต่อพัลส์สัญญาณนาฬิกา

การนับเกิดขึ้นเมื่ออินพุทนาฬิกาต่ำ (ที่ขอบขาลง) ซึ่งถูกระบุโดยขีดเหนือป้ายคล็อค() นี่เป็นพฤติกรรมสัญญาณนาฬิกาตามปกติของตัวนับแบบริบเปิ้ล และนั่นหมายความว่าเอาต์พุทของตัวนับสามารถขับเคลื่อนอินพุทนาฬิกาของตัวนับถัดไปในสายห่วงโซ่ได้โดยตรง

การนับให้น้อยกว่า 15 สามารถทำได้โดยเชื่อมต่อเอาต์พุทที่เหมาะสมเข้ากับอินพุทรีเซ็ต โดยใช้เกท AND หากจำเป็น ตัวอย่างเช่น การนับ 0 ถึง 8 เชื่อมต่อ QA (1) และ QD (8) เพื่อรีเซ็ตโดยใช้เกท AND

การเชื่อมต่อตัวนับริบเปิ้ลในห่วงโซ่
แผนภาพด้านล่างแสดงวิธีการเชื่อมโยงตัวนับริบเปิ้ลในสายห่วงโซ่ สังเกตว่าเอาต์พุท QD สูงสุดของแต่ละตัวนับจะขับเคลื่อนสัญญาณนาฬิกาของตัวนับถัดไป

74160-3 ตัวนับซิงโครนัส(synchronous counters)

* ทั้งรีเซ็ตและพรีเซ็ตเป็นแบบแอ็คทีฟ-ต่ำ
ค่าที่ตั้งไว้เรียกอีกอย่างว่า
การเปิดใช้แบบขนาน (parallel enable PE)

74160 ตัวนับดีเคด ซิงโครนัส (รีเซ็ตมาตรฐาน)
74161 ตัวนับ4บิท ซิงโครนัส (รีเซ็ตมาตรฐาน)
74162 ตัวนับดีเคด ซิงโครนัส (รีเซ็ตแบบซิงโครนัส)
74163 ตัวนับ4บิท ซิงโครนัส (รีเซ็ตแบบซิงโครนัส)

เหล่านี้คือตัวนับแบบซิงโครนัส ดังนั้นเอาต์พุทจึงเปลี่ยนพร้อมกันอย่างแม่นยำในแต่ละพัลส์นาฬิกา วิธีนี้จะเป็นประโยชน์หากต้องการเชื่อมต่อเอาต์พุทกับโลจิกเกท เพราะจะช่วยหลีกเลี่ยงข้อผิดพลาดที่เกิดขึ้นกับตัวนับแบบริบเปิ้ล

การนับจะเกิดขึ้นเมื่ออินพุทนาฬิกามีค่าสูง (ที่ขอบขาขึ้น) ตัวนับดีเคดนับจาก 0 ถึง 9 (0000 ถึง 1001 ในเลขฐานสอง) ตัวนับ 4 บิท นับจาก 0 ถึง 15 (0000 ถึง 1111 ในเลขฐานสอง)

สำหรับการทำงานปกติ(การนับ) อินพุท รีเซ็ต, พรีเซ็ต, เคาท์อินาเบิ้ล, และแครี่อิน ทั้งหมดควรอยู่ในระดับสูง เมื่อเคาท์อินาเบิ้ลต่ำ สัญญาณนาฬิกาจะถูกละเว้นและหยุดการนับ

ตัวนับอาจถูกตั้งค่าล่วงหน้า(preset)โดยการวางเลขฐานสองที่ต้องการบนอินพุท A-D ทำให้อินพุทพรีเซ็ต(preset)มีค่าต่ำ และป้อนพัลส์บวกกับอินพุทนาฬิกา อินพุท A-D อาจไม่ได้เชื่อมต่อหากไม่จำเป็น

อินพุทรีเซ็ตเป็นแบบแอ็คทีฟ-ต่ำ ดังนั้นควรมีค่าสูง (+Vs) สำหรับการทำงานปกติ (การนับ) เมื่อค่าต่ำจะรีเซ็ตการนับเป็นศูนย์ (0000, QA-QD ต่ำ) สิ่งนี้จะเกิดขึ้นทันทีกับ 74160 และ 74161 (การรีเซ็ตมาตรฐาน) แต่กับ 74162 และ 74163 (การรีเซ็ตแบบซิงโครนัส) การรีเซ็ตจะเกิดขึ้นที่ขอบขาขึ้นของ อินพุทสัญญาณนาฬิกา

การนับให้น้อยกว่าค่าสูงสุด (15 หรือ 9) สามารถทำได้โดยเชื่อมต่อเอาต์พุทที่เหมาะสมผ่านเกท NOT หรือ NAND เข้ากับอินพุทรีเซ็ต สำหรับ 74162 และ 74163 (การรีเซ็ตแบบซิงโครนัส) ต้องใช้เอาต์พุทที่แทนค่าที่น้อยกว่าจำนวนการรีเซ็ตที่ต้องการ เช่น หากต้องการรีเซ็ตที่ 7 (นับ 0 ถึง 6) ให้ใช้ QB (2) และ QC (4)

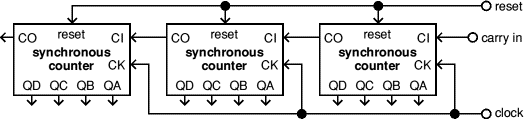

การเชื่อมต่อเคาน์เตอร์แบบซิงโครนัสในสายห่วงโซ่
แผนภาพด้านล่างแสดงวิธีการเชื่อมโยงตัวนับซิงโครนัส เช่น 74160-3 สังเกตวิธีการเชื่อมโยงอินพุทนาฬิกา (CK) ทั้งหมด แครี่เอาท์ (carry out CO) ใช้เพื่อป้อนแครี่อิน (carry in CI) ของตัวนับถัดไป แครี่อิน (CI) ของตัวนับ 74160-3 แรกควรสูง

74192 ตัวนับ ขึ้น/ลง ดีเคด(decade) (0-9)
74193 ตัวนับ ขึ้น/ลง 4-บิท (0-15)

* พรีเซ็ตเป็นแบบแอ็คทีฟ-ต่ำ

เหล่านี้คือตัวนับแบบซิงโครนัส ดังนั้นเอาต์พุทจึงเปลี่ยนพร้อมกันอย่างแม่นยำในแต่ละพัลส์นาฬิกา วิธีนี้จะเป็นประโยชน์หากต้องการเชื่อมต่อเอาต์พุทกับโลจิกเกท เพราะจะช่วยหลีกเลี่ยงข้อผิดพลาดที่เกิดขึ้นกับตัวนับแบบริบเปิ้ล

ตัวนับเหล่านี้มีอินพุทนาฬิกาแยกต่างหากสำหรับการนับขึ้นและลง จำนวนจะเพิ่มเมื่ออินพุทสัญญาณนาฬิกาเพิ่มขึ้นสูง (ที่ขอบขาขึ้น) จำนวนนับจะลดลงเมื่ออินพุทสัญญาณนาฬิกาลดลงสูง (ที่ขอบขาขึ้น) ในทั้งสองกรณี สัญญาณนาฬิกาอื่นๆต้องมีค่าสูง

สำหรับการทำงานปกติ (การนับ) อินพุทพรีเซ็ตควรสูงและอินพุตรีเซ็ตต่ำ เมื่ออินพุทรีเซ็ตสูง มันจะรีเซ็ตจำนวนเป็นศูนย์ (0000, QA-QD ต่ำ)

ตัวนับอาจถูกพรีเซ็ตโดยการวางเลขฐานสองที่ต้องการบนอินพุท A-D และทำให้อินพุทพรีเซ็ตที่กำหนดไว้ต่ำ โปรดทราบว่าไม่จำเป็นต้องพรีเซ็ตพัลส์นาฬิกา ซึ่งแตกต่างจากตัวนับ 74160-3 อินพุท A-D อาจไม่ได้เชื่อมต่อหากไม่จำเป็น

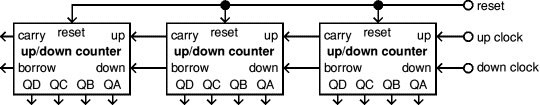

การเชื่อมต่อเคาน์เตอร์ กับอินพุทนาฬิกาแยกนับขึ้นและลง ในสายห่วงโซ่
แผนภาพด้านล่างแสดงวิธีการเชื่อมโยงตัวนับขึ้น/ลง ของ 74192-3 กับอินพุทนาฬิกาขึ้นและลงแยกกัน สังเกตการเชื่อมต่อแครี่และบอร์โรกับอินพุทนาฬิกาขึ้นและนาฬิกาลงตามลำดับของตัวนับถัดไป

74HC4017 ตัวนับดีเคด(1-of-10)
74HC4020 ตัวนับริบเปิ้ล 14บิท
74HC4040 ตัวนับริบเปิ้ล 12บิท
74HC4060 ตัวนับริบเปิ้ล 14บิท มี ออสซิลเลเตอร์ภายใน

เหล่านี้คือ 74HC ที่เทียบเท่ากับ ตัวนับCMOSอนุกรม4000 เช่นเดียวกับไอซี 74HC ทั้งหมด พวกเขาต้องการแหล่งจ่ายไฟ 2 ถึง 6V สำหรับแบบต่อขาและฟังก์ชั่น โปรดดู 4017 | 4020 | 4040 | 4060

ตัวถอดรหัส(Decoders)

7442 ถอดรหัสBCDเป็นเลขฐานสิบ(BCD to decimal (1 of 10) decoder)

เอาต์พุท 7442 เป็นแบบแอ็คทีฟ-ต่ำ ซึ่งหมายความว่าจะต่ำเมื่อเลือก แต่สูงในเวลาอื่น สามารถรับกระแสได้สูงสุดประมาณ 20mA

เอาต์พุทที่เหมาะสมจะต่ำตามอินพุท BCD (ฐานสิบรหัสไบนารี) ตัวอย่างเช่น อินพุทไบนารี 0101 (=5) จะทำให้เอาต์พุท Q5 ต่ำและเอาต์พุทอืนๆ ทั้งหมดสูง

7442 เป็นตัวถอดรหัส BCD (ฐานสิบรหัสไบนารี) ที่มีไว้สำหรับค่าอินพุท 0 ถึง 9 (0000 ถึง 1001 ในเลขฐานสอง) ด้วยอินพุทตั้งแต่ 10 ถึง 15 (1,010 ถึง 1111 ในไบนารี) เอาต์พุททั้งหมดสูง

โปรดทราบว่าสามารถใช้ 7442 เป็นตัวถอดรหัส 1 ถึง 8 ได้หากอินพุต D ต่ำ

ดูเพิ่มเติมที่: 74HC4017 และ 4017 ทั้งคู่เป็นตัวนับสิบและตัวถอดรหัส 1 ใน 10 ใน IC เดียว

ตัวขับการแสดงผล7ส่วน(7-segment Display Drivers)

7447 ตัวขับการแสดงผลBCD เป็น 7-ส่วน(BCD to 7-segment display driver)

เมื่อลข BCD (ฐานสิบรหัสไบนารี) ถูกป้อนให้กับอินพุท AถึงD, เอาต์พุท aถึงg จะมีค่าต่ำลง 7447 มีเอาท์พุตแบบคอลเล็คเตอร์เปิด (Open Collector) a-g ซึ่งสามารถรับกระแส(sink)ได้สูงสุด 40mA ส่วนแสดงผล 7 ส่วนแบบแอโหนดร่วมต้องเชื่อมต่อระหว่าง +Vs และเอาต์พุท โดยมีตัวต้านทานต่ออนุกรม (330โอห์ม กับแหล่งจ่ายไฟ 5V)

การทดสอบการแสดงผลและอินพุทว่างมีสถานะแอ็คทีฟต่ำ ดังนั้นควรมีค่าสูงสำหรับการทำงานปกติ เมื่อการทดสอบการแสดงผลต่ำ ส่วนของจอแสดงผลทั้งหมดควรสว่างขึ้น (แสดงหมายเลข 8)

หากอินพุทว่างต่ำ จอแสดงผลจะว่างเปล่าเมื่ออินพุทนับจำนวนเป็นศูนย์ (0000) สามารถใช้เพื่อเว้นว่างเลขศูนย์นำหน้าเมื่อมีตัวเลขแสดงผลหลายตัวที่ขับเคลื่อนด้วยห่วงโซ่ของตัวนับ เพื่อให้ได้เอาต์พุทเปล่านี้ควรเชื่อมต่อกับอินพุตเปล่าของจอแสดงผลถัดไปในห่วงโซ่ (ตัวเลขที่มีนัยสำคัญที่สุดถัดไป)

7447 มีไว้สำหรับ BCD (ฐานสิบรหัสไบนารี) ซึ่งเป็นค่าอินพุท 0 ถึง 9 (0000 ถึง 1001 ในเลขฐานสอง) อินพุทตั้งแต่ 10 ถึง 15 (1010 ถึง 1111 ในไบนารี่) จะทำให้ส่วนการแสดงผลแปลก ๆ จางลง แต่จะไม่เป็นอันตราย

74HC4511 ตัวขับการแสดงผลBCD เป็น 7-ส่วน(BCD to 7-segment display driver)

74HC นี้เทียบเท่ากับไดรเวอร์การแสดงผล CMOS 4511 เช่นเดียวกับไอซี 74HC ทั้งหมด มันต้องการแหล่งจ่ายไฟ 2 ถึง 6V สำหรับการเชื่อมต่อขาและฟังก์ชั่น โปรดดู 4511
