LIGHTING SYSTEMS |
|

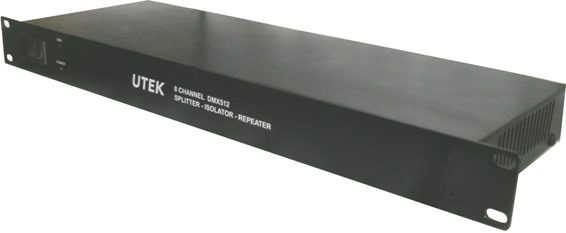

DMX-SIR8
8Chanel DMX-512 SPLITTER-ISOLATOR-REPEATER |
|
UTEK
Model: DMX-SIR8
|
Features
-
Accepts
industry standard USITT DMX-512/1990 protocol
-
Data rated up to 250Kb/s
-
Eight(8) x 3-pin AXR opto-isolated DMX output
-
Electrical Isolated by 2500V optical couplers
-
DMX Link 1x 3-pin AXR output
-
Power and DMX Signal LEDs
-
Power Supply : 220V 50Hz
-
Power Consumptions: 25Wmax.
-
DMX In: 1xUSITT
DMX-512/1990 AXR 3-pin PCB mounted plug
-
DMX Link:1xUSITT DMX-512/1990 AXR 3-pin PCB mounted
socket
-
DMX Out: 8xUSITT
DMX-512/1990 AXR 3-pin PCB mounted sockets
- Pin-1
DMX gnd, Pin-2
DMX data, Pin-3
DMX data+ |
DMX-SIR8
เป็นเครื่องแบ่ง(Splitter),
แยก(Isolator), และขยาย(Repeater)
สัญญาณ DMX-512 คุณภาพสูง
สำหรับใช้กระจายสัญญาณเข้า
1 ออก 8
ที่แยกเป็นอิสระจากกันด้วย
Opto-Isolator
และแยกภาคจ่ายไฟ
รวมทั้งมี Output 1
ช่องที่ต่อ Linkกับ
Input โดยตรงเพื่อต่ออุปกรณ์อื่นหรือพ่วง
DMX-SIR8 ตัวต่อไปให้สามารถรับสัญญาณได้แม้จะปิดเครื่อง
DMX-SIR8 ตัวนี้
คุณสมบัติในการใช้งาน
-
เพื่อแยกช่องอุปกรณ์(Device)ที่เสียหายไม่ให้รบกวนการทำงานของอุปกรณ์ช่องอื่น
-
เพิ่มความแรงของสัญญาณในการขับอุปกรณ์
-
สร้างศุนย์การขับรวมแบบ
Star
-
เพื่อแยกไฟเลี้ยงอุปกรณ์จากแหล่งจ่ายที่แตกต่างกัน
-
เพิ่อขยายสัญญาณที่ตกเมื่อใช้สายยาวมากๆ
ตามมาตรฐาน EIA485 ซึ่งเป็นรูปแบบการสื่อสารของ
DMX-512 สามารถขับอุปกรณ์ได้
32 ตัวพ่วงกัน
ระยะไกลเป็นกิโลเมตร
โดยไม่ต้องมี Repeater
แต่ในทางปฏิบัติจริงๆแล้วสาย
Cable
ที่ใช้อาจไม่ได้
มาตรฐานทำให้เกิดการสูญเสียในสายมากและที่ปลายสายระยะไกลได้รับสัญญาณอ่อน
หรือเมื่อ
เกิดความเสีย
หายในอุปกรณ์
ตัวใดตัวหนึ่ง
อาจเป็นไปได้ที่จะมีแรงดันสูงรั่วเข้ามาใน
สายเคเบิ้ล
DMX และกระจายไปยังอุปกรณ์ตัวอื่นๆที่ต่อพ่วงกันอยู่ทำให้เกิดความเสียหายต่อ
อุปกรณ์ต่างๆได้
หรือเมื่อเกิดการลัดวงจรของอุปกรณ์ตัวใดตัวหนึ่งที่อินพุท
จะทำให้อุปกรณ์ตัวอื่นๆ
ที่ต่อพ่วงมีผล
กระทบด้วย
เหล่านี้คือปัญหาที่มักเกิดขึ้นเสมอเมื่อต่อใช้งานอุปกรณ์จำนวนมากๆ
การเพิ่ม DMX-SIR8
ในระบบจะช่วยแก้ปัญหา
โดยสามารถป้องกันและแยกตัวหรือกลุ่มอุปกรณ์ที่ทำให้
เกิด การผิดปรกติ ได้
ง่าย และอย่างน้อย
DMX-SIR8
สามารถใช้เพื่อเพิ่มการขับอุปกรณ์ให้ได้มากขึ้น
กล่าวคือ 1
ช่องขับอุปกรณ์ได้ 32
ตัว รวม 8 ช่อง เท่ากับ 256
ตัว |
| ราคาเครื่องละ
5,000 บาท |
| Size
: WxDxH =19x 7.5x1.75
inch.(1RU) Weight : xxx Kg |
|
|
|
8CH DMX-512 LED DRIVER |
 |
เครื่อง
LED DRIVER
สำหรับใช้ควบคุมหลอดไฟ LED จำนวนมากๆ
-8 Channel
-Input : DMX-512
-Connector :
XLR 3 pin
-LED Dimmer : PWM
-LOAD : LED 12V
-Internal Power Supply : 12V 40A SMPS
-สามารถต่อ External Power
Supply 12V ได้
ช่องละ 25A
-Start Address : DIP Switch |
|
|
LIGHTING SYSTEMS |
|
ICE USB-DMX INTERFACE
|
|
ICE USB-DMX
512CH USB-DMX Interface
|
ICE
USB-DMX INTERFACE
คือตัวเชื่อมต่อระหว่างคอมพิวเตอร์ผ่านทาง
USB Port
กับ
Digital
Dimmer
หรือเครื่องรับสัญญาณ
DMX
ชนิดอื่นๆ เพื่อใช้
Software
ควบคุมระบบแสงหรือเครื่องอื่นๆ ผ่านทางหน้าจอคอมพิวเตอร์
โดยไม่ต้องใช้บอร์ดควบคุม |
|
Freeware ที่ใช้งานได้
คุณสมบัติ
- Windows® 98SE, ME, 2000
และ
XP
-
ควบคุมได้ 512 ช่อง
- 42 เฟรม/วินาที
-
ต่อกับคอมพิวเตอร์ทาง USB Port
- ใช้ไฟเลี้ยงจาก
USB Port
- USB Connector B Type
- DMX Out
เป็น XLR (Female)
3 pin
- ใช้
PIC
ไมโครคอนโทรลเล่อร์
- มี LEDแสดงสภาวะไฟเลี้ยงและ
สัญญาณ DMX
-
เล็กกะทัดรัด ขนาด PCB
1.75x1.75
นิ้ว
- ใส่กล่องอลูมิเนียมอะโนไดซ์สีดำขนาด
1.5x2.2x2.3นิ้ว
- พร้อม สาย USB
และ
CD: Driver,วิธีใช้,
คู่มือ
และ 5
Freeware
ทั้งใช้งานง่ายและซับซ้อนระดับอาชีพ
|
| Power Supply: 5Vdc |
|
ราคาชุดลงกล่อง
1500 บาท |
|
|
LIGHTING SYSTEMS |
|
ICEManolator LPT-DMX INTERFACE
|
|
ICEManolator LPT-DMX
256CH LPT-DMX Interface
|
ICE LPT-DMX INTERFACE
คือตัวเชื่อมต่อระหว่างคอมพิวเตอร์ผ่านทาง
Printer Port
กับ
Digital
Dimmer
หรือเครื่องรับสัญญาณ
DMX
ชนิดอื่นๆ เพื่อใช้
Software
ควบคุมระบบแสงหรือเครื่องอื่นๆ ผ่านทางหน้าจอคอมพิวเตอร์
โดยไม่ต้องใช้บอร์ดควบคุม |
|
Freeware ที่ใช้งานได้
คุณสมบัติ
- Windows® 98SE, ME, 2000
และ
XP
-
ควบคุมได้ 256 ช่อง
-
ต่อกับคอมพิวเตอร์ทาง
Printer Port
ด้วยDB-25
(Male) Connector
-
ไฟเลี้ยงต่อจาก USB Port
ด้วย
A Type(Male) USB Connector
- DMX Out
เป็น
XLR (Female)
3 pin
-
ใช้ PIC
ไมโครคอนโทรลเล่อร์
- มี LED
แสดงสภาวะไฟเลี้ยงและ สัญญาณ
DMX
-ขนาดเล็กกะทัดรัด
วงจรทั้งหมดประกอบอยู่ภายใน DB-25 Connector
-
พร้อม CD:
วิธีใช้,
คู่มือ และ 5 Freeware
ทั้งใช้งานง่ายและซับซ้อนระดับอาชีพ
|
| Power Supply: 5Vdc |
|
ราคา
700 บาท |
|
|
LIGHTING SYSTEMS |
|
DEMULTIPLEX
DMX-512 DEMUX8
|
|
DEMUX8
วงจรดีมัลติเพล็ก 8 ช่อง
มาตรฐาน DMX-512
|
|
|
ประโยชน์
ใช้สำหรับควบคุมระบบไฟร่วมกับเครื่องดิมเมอร์
เช่นไฟเวที ไฟโฆษณา
ไฟห้องประชุม
ไฟห้องสตูดิโอ ไฟในอาคาร
แฟล็ต คอนโด บ้านพักอาศัย
ฯลฯ
โดยสามารถต่อพ่วงสัญญาณอินพุทแบบอนุกรม
เข้าหลายๆแผงเพื่อควบคุมได้สูงสุด
512 ช่อง ด้วยสาย3เส้น
ระยะทางยาวถึง1 กิโลเมตร
การใช้งาน
1.เป็นเครื่อง Demultiplex
DMX512
เพื่อแปลงสัญญาณเป็นอนาล็อก
0-10 โวลท์ จำนวน 8 ช่อง
หรือสูงสุด 512 ช่อง
2.ติดตั้งในเครื่อง Analog Dimmer
เพื่อแปลงเป็น Digital Dimmer
รับสัญญาณ DMX512 โดยตรง
จำนวน 6หรือ8 ช่อง
3.ออกแบบใช้ควบคุมระบบไฟในบ้านในห้องประชุม
ในอาคาร ฯลฯ 512
ตำแหน่งด้วยสาย เพียง 3
เส้นหรือ 2 เส้นพันเกลียว
4.ใช้ร่วมกับโปรแกรมคอมพิวเตอร์ด้วย
Interface Board ผ่านทาง Parallel Port, Series Port
หรือUSB เพื่อควบคุมระบบไฟ
คุณสมบัติ
อินพุทมาตรฐาน DMX512
อินพุท Isolated ด้วย High Speed Opto coupler
ใช้ไมโครคอนโทรลเล่อร์
ชนิด AVR 40ขาในการประมวลผล
ด้วยคล็อค 8 MHz
มี DIP Switchสำหรับตั้ง Address
ของช่องเริ่มต้น
จำนวนช่องอนาลอกเอาท์พุท
8 ช่อง ใช้คอนเนคเตอร์
IDC-16
แรงดันดีซีเอาท์พุท 0-10
โวลท์
มีภาคจ่ายไฟประกอบด้วย
เร็คติไฟเออร์
ฟิลเตอร์และเร็กกูเลเตอร์
|
Power Supply: AC
6-9V และ AC 15-18V
PCB: ขนาด 4x3.25นิ้ว |
| ชุดประกอบลงปริ้นท์ราคา
1500 บาท |
|
|
LIGHTING SYSTEMS |
|
DEMULTIPLEX DMX-512
DEMUX16
|
|
DEMUX16
วงจรดีมัลติเพล็ก 16 ช่อง
มาตรฐาน DMX-512
|
|
|
ประโยชน์
ใช้สำหรับควบคุมระบบไฟร่วมกับเครื่องดิมเมอร์
เช่นไฟเวที ไฟโฆษณา
ไฟห้องประชุม
ไฟห้องสตูดิโอ ไฟในอาคาร
แฟล็ต คอนโด บ้านพักอาศัย
ฯลฯ
โดยสามารถต่อพ่วงสัญญาณอินพุทแบบอนุกรม
เข้าหลายๆแผงเพื่อควบคุมได้สูงสุด
512 ช่อง ด้วยสาย3เส้น
ระยะทางยาวถึง1 กิโลเมตร
การใช้งาน
1.เป็นเครื่อง Demultiplex
DMX512
เพื่อแปลงสัญญาณเป็นอนาล็อก
0-10 โวลท์ จำนวน 16 ช่อง
หรือสูงสุด 512 ช่อง
2.ติดตั้งในเครื่อง Analog Dimmer
เพื่อแปลงเป็น Digital Dimmer
รับสัญญาณ DMX512 โดยตรง จำนวน
6,8,12,16 ช่องได้
3.ออกแบบใช้ควบคุมระบบไฟในบ้านในห้องประชุม
ในอาคาร ฯลฯ 512
ตำแหน่งด้วยสาย เพียง 3
เส้นหรือ 2 เส้นพันเกลียว
4.ใช้ร่วมกับโปรแกรมคอมพิวเตอร์ด้วย
Interface Board ผ่านทาง Parallel Port, Series Port
หรือUSB เพื่อควบคุมระบบไฟ
คุณสมบัติ
อินพุทมาตรฐาน DMX512
คอนเนคเตอร์แบบ XLR ตัวผู้
มีลูปเอาท์พุทด้วย XLR
ตัวเมีย
อินพุท Isolated ด้วย High Speed Opto coupler
ใช้ไมโครคอนโทรลเล่อร์ PIC
ในการประมวลผล ด้วยคล็อค 20 MHz
ใช้ไอซี DA Converter คุณภาพสูง
มี DIP Switch(หรือBCD Switch) สำหรับตั้ง
Address ของช่องเริ่มต้น
จำนวนช่องอนาลอกเอาท์พุท 16
ช่อง ด้วยคอนเนคเตอร์ IDC-16x2
แรงดันดีซีเอาท์พุท 0-10
โวลท์
แรงดันดีซีเอาท์พุทสูงสุดปรับตั้งได้ตั้งแต่
5-10 โวลท์
มีภาคจ่ายไฟประกอบด้วย
เร็คติไฟเออร์
ฟิลเตอร์และเร็กกูเลเตอร์
|
Power Supply: AC 6-9V และ AC15-18V
PCB: PTH ขนาด 4.5x3นิ้ว |
|
ชุดประกอบลงปริ้นท์ราคา 2500 บาท |
|
|
|
LIGHTING SYSTEMS |
|
32CH MULTIPLEX DMX-512
|
|
32Ch Multiplex
วงจรมัลติเพล็ก 32 ช่อง
มาตรฐาน DMX-512
|
|
|
ประโยชน์การใช้งาน
1.ทำBoard ควบคุมDimmer DMX512
เพื่อแปลงสัญญาณอนาล็อก 0-10
โวลท์ จำนวน 32หรือ64 ช่อง
เป็นสัญญาณ DMX512 มาตรฐาน
2.ติดตั้งดัดแปลง Board ควบคุม
Dimmer แบบอนาลอก
เพื่อแปลงสัญญาณส่งออกเป็น
DMX512 ทำให้สามารถใช้
สายควบคุมเพียง 3 เส้น
แทนสายมัลติคอร์
ใช้กับจำนวนช่อง 8,12,24,32,64
ได้ทั้งนั้น
3.
ออกแบบใช้ควบคุมระบบไฟในบ้านในห้องประชุม
ในอาคาร ฯลฯ ควบคุมการ ปิด
เปิด หรี่ แบบอนุกรมDMX-512
ได้ถึง 32-64 ตำแหน่ง
ระยะทางได้เป็นกิโลเมตร
ด้วยสายควบคุมเพียง 3
เส้นหรือ สายพันเกลียว 2
เส้น
คุณสมบัติ
เอาท์พุทมาตรฐาน
DMX512
คอนเนคเตอร์แบบ XLR ตัวเมีย
ใช้ไมโครคอนโทรลเล่อร์ในการประมวลผล
ด้วยคล็อค 8 MHz
ใช้ไอซี AD Converter คุณภาพสูง
จำนวนอนาลอกอินพุท 32 ช่อง
ใช้ คอนเนคเตอร์ IDC-16x4
(สามารถพวงขยายช่องได้ถึง
64 ช่อง)
แรงดันดีซีอินพุท 0-10 โวลท์
(หรือ 0-5โวลท์)
มีภาคจ่ายไฟในตัวประกอบด้วย
เร็คติไฟเออร์
ฟิลเตอร์และเร็กกูเลเตอร์
|
| |
|
|
SWITCHING POWER SUPPLY |
|
SMPS-FB150
|
|
SMPS-FB150
วงจรจ่ายไฟแบบสวิทชิ่ง
ประสิทธิภาพเยี่ยม
เพื่อใช้งานเอนกประสงค์
และใช้กับเครื่องขยายเสียงขนาดไม่เกิน100วัตต์
|
|
FB150
เป็นสวิทชิ่งเพาเวอร์ซัพพลายสำหรับใช้งานเอนกประสงค์และเหมาะที่จะใช้กับเครื่องขยายเสียงขนาดกำลังไม่เกิน
100วัตต์หรือ50+50วัตต์
ใช้ไอซี PWM Current Mode ควบคุม
ภาคกำลังที่ใช้ MOSFETจัดวงจรแบบ
Flyback
ความถี่ในการทำงานสูงเกินย่านความถี่เสียง
เร็คติไฟด้วย Fast Recovery Diode ใช้
EI-40 เฟอไรท์ทรานสฟอร์ม
เมอร์ 1ตัว
แยกกราวด์เพื่อการป้อนกลับด้วย
Opto Isolator ทางอินพุท 220V
มีวงจรไลน์ ฟิลเตอร์
ก่อนใช้งานต้องติดแผ่นระบายความร้อน(heatsink)และควรติดพัดลมด้วยยิ่งดี |
AC INPUT 220V 50Hz
DC OUTPUT: +45V*,-45V*
1.65A และ+15V,-15V,+12V,+24V(200mA)
**ทำตามค่าที่ต้องการแต่ไม่เกิน+45V-45V**
ขนาดแผ่นปริ้นท์ :5.5x3x1.5
นิ้ว(WxDxH) น้ำหนัก 400 กรัม |
| ชุดประกอบลงปริ้นท์ราคา
xx0 บาท |
|
