แผนภาพบล็อค(Block Diagrams)

ระบบเสียง  |  ระบบวิทยุ | ระบบแหล่งจ่ายกำลัง | ระบบควบคุมแบบป้อนกลับ

หน้าต่อไป: แผนภาพวงจร

แผนภาพบล็อคเรานิยมเรียกทับศัพท์ว่า บล็อคไดอะแกรม ซึ่งใช้สำหรับแสดงเพื่อให้เราเข้าใจ(การออกแบบ)วงจรสมบูรณ์ได้ง่าย  โดยการจัดแบ่งออกเป็นส่วนๆหรือเป็นบล็อค  แต่ละบล็อคจะมีหน้าที่เฉพาะ มีการต่อแต่ละบล็อคเข้าด้วยกัน  ไม่มีการแสดงอุปกรณ์ที่ใช้ในบล็อค มีแต่ด้านเข้ากับด้านออกเท่านั้นที่ปรากฎ  การดูวงจรแบบนี้จะทำให้เข้าใจถึงระบบทั้งหมดได้โดยง่าย

แหล่งจ่ายกำลัง(หรือแบตเตอรี่)ปกติจะไม่แสดงการต่อในแผนภาพวงจร

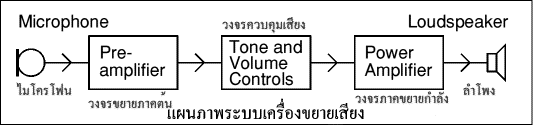

ระบบเครื่องขยายเสียง(Audio Amplifier System)

** แหล่งจ่ายกำลัง(ไม่ได้แสดง)ต้องต่อเข้ากับทุกบล็อคด้วย

• ไมโครโฟน(Microphone) -เป็นตัวแปลงสัญญาณเสียงเป็นสัญญาณไฟฟ้า(แรงดัน)
• วงจรขยายภาคต้น(Pre-Amplifier) -ทำหน้าที่ขยายสัญญาณเสียง(แรงดัน)ระดับต่ำๆจากไมโครโฟนให้สูงขึ้น
• วงจรควบคุมเสียง(Tone and Volume Controls) - สำหรับปรับควบคุมเสียง
  โทนคอนโทรลสำหรับปรับความถี่เสียงสูง(แหลม)และความถี่เสียงต่ำ(ทุ้ม)
  วอลุ่มสำหรับปรับเร่งลดระดับสัญญาณ(ความดัง)
• วงจรภาคขยายกำลัง(Power Amplifier) -ทำหน้าที่ขยายสัญญาณเสียงให้มีกำลังสูง
• ลำโพง(Loudspeaker) -ทำหน้าที่แปลงสัญญาณไฟฟ้าเป็นเสียง

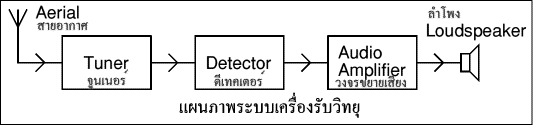

ระบบเครื่องรับวิทยุ(Radio Receiver System)

** แหล่งจ่ายกำลังไม่ได้แสดง

• สายอากาศ(Aerial) - ทำหน้าที่รับสัญญาณวิทยุจากสถานีต่างๆ
• จูนเนอร์(Tuner) - เลือกสัญญาณวิทยุเพียงสถานีเดียว
• ดีเทคเตอร์(Detector) - คั้นแยกสัญญาณเสียงจากคลื่นพาห์ที่มากับสัญญาณวิทยุ
• วงจรขยายเสียง(Audio Amplifier) - ขยายสัญญาณเสียงให้มีกำลังสูง
  ส่วนนี้อาจจะแบ่งบล็อคเพิ่มเหมือนกับระบบเครื่องขยายเสียงด้านบน
• ลำโพง(Loudspeaker) - แปลงสัญญาณไฟฟ้าเป็นเสียง

ระบบแหล่งจ่ายกำลังแบบคุมค่า(Regulated Power Supply System)

• หม้อแปลง(Transformer) - ทำหน้าที่ลดแรงดันจากไฟบ้าน กระแสสลับ 220โวลท์  เป็นไฟกระแสสลับแรงดันต่ำ
• วงจรเรียงกระแส(Rectifier) - แปลงไฟกระแสสสับเป็นไฟกระแสตรงแต่ไฟกระแสตรงที่ได้ยังไม่เรียบ มีความพริ้ว(ripple)สูง
• วงจรกรอง(Smoothing) - กรองไฟกระแสตรงให้เรียบ ลดความพริ้วให้ต่ำ
• วงจรคุมค่า(Regulator) - กำจัดความพริ้ว ควบคุมไฟออกกระแสตรงให้คงที่

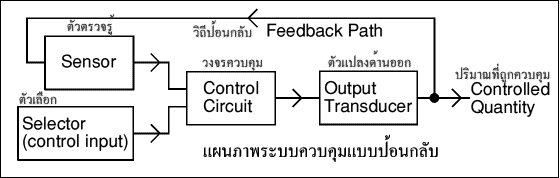

ระบบควบคุมแบบป้อนกลับ(Feedback Control System)

** แหล่งจ่ายกำลังไม่ได้แสดง

• ตัวตรวจรู้(Sensor) - ตัวแปลงที่แปลงสภาวะของปริมาณที่ถูกควบคุมเป็นสัญญาณไฟฟ้า
• ตัวเลือก(Selector) (ควบคุมด้านเข้า) - เลือกสภาวะที่ต้องการของด้านออก ปกติจะเป็นตัวต้านทานปรับค่าได้
• วงจรควบคุม(Control Circuit) - เปรียบเทียบสภาวะที่ต้องการ (จากการควบคุมด้านเข้า) กับสภาวะจริง (จากตัวตรวจรู้) ของปริมาณที่ถูกควบคุมและส่งสัญญาณที่เหมาะสมไปยังตัวแปลงด้านออก
• ตัวแปลงด้านออก(Output Transducer) - แปลงสัญญาณไฟฟ้าเพื่อควบคุมปริมาณ
• ปริมาณที่ถูกควบคุม(Controlled Quantity) - ปกติไม่ใช่ปริมาณไฟฟ้า เช่น ความเร็วมอเตอร์
• วิถีป้อนกลับ(Feedback Path) - ปกติไม่ใช่ไฟฟ้า โดยตัวตรวจรู้จะตรวจจับสภาวะปริมาณที่ถูกควบคุม
